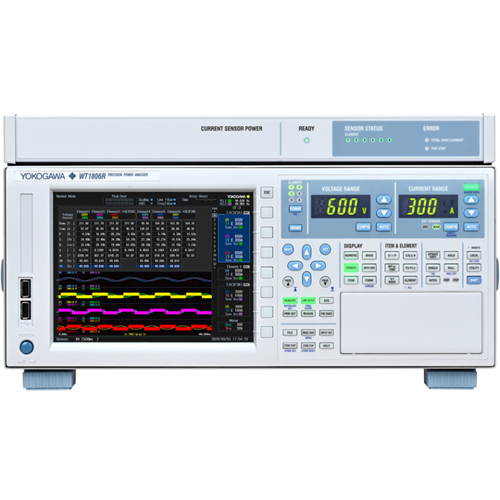

WT1800R 특징

정확성

⦁ 측정값의 0.05 %, 범위의 0.054 %를 더한 전력 정확도 보장

⦁ 50/60Hz 기본 주파수에 대해 최대 500차의 고조파 분석 가능

신뢰성

⦁ 장기적으로 정밀한 측정 가능

다양성

⦁ 최대 6개의 입력 채널

⦁ 다양한 디스플레이 및 분석 기능

⦁ 연결성

WT1800R

WT1800E (단종)

전력 기본 확도

±(0.05% reading +0.05% range)

±(0.05% reading +0.05% range)

DC 전력 측정 확도

±(0.05% reading +0.05% range)

±(0.05% reading +0.05% range)

Ld, Lq 연산

사용자 정의 기능

WTViewerE 761940 사용시 가능

연결가능한 PC소프트웨어

IS8001/IS8002, WTViewerEfree

WTViewerE 761941,

WTViewerEfree,

WTViewer 760121

스토어 데이터(CSV) 저장 위치

네트워크 드라이브, USB 메모리

USB 메모리

내장 메모리

약 1GB(비휘발성), 약 192MB(휘발성)

약 32MB(휘발성)

통신 인터페이스

3.0 USB, 이더넷

2.0 USB, 이더넷, GP-IB

통신 커맨드 호환성

WT1800E, WT1800, WT1600 호환

WT1800, WT1600 호환

데이터 갱신주기 오토 기능

있음

있음

내장 프린터

없음

있음

사이즈

426mm *177mm *459mm

426mm *177mm *459mm

426mm *221mm *459mm

(전류센서용 전원 탑재 :44mm 높아짐)

426mm *221mm *459mm

(전류센서용 전원 탑재 :44mm 높아짐)

입력 사양

입력 단자 타입

전압

플러그인 단자 (안전 단자)

전류

직접 입력: 대형 바인딩 포스트

외부 전류 센서 입력: 절연 BNC 커넥터

입력 타입

전압

부동 입력, 저항성 잠재력 방식

전류

부동 입력, 션트 입력 방식

측정 범위

전압

CF3 기준: 1.5 V, 3 V, 6 V, 10 V, 15 V, 30 V, 60 V, 100 V, 150 V, 300 V, 600 V, 1000 V

CF6/CF6A 기준: 0.75 V, 1.5 V, 3 V, 5 V, 7.5 V, 15 V, 30 V, 50 V, 75 V, 150 V, 300 V, 500 V

전류

직접 입력

CF3 기준: 1 A, 2 A, 5 A, 10 A, 20 A, 50 A

CF6/CF6A 기준: 500 mA, 1 A, 2.5 A, 5 A, 10 A, 25 A

5 A 입력 소자

CF3 기준: 10 mA, 20 mA, 50 mA, 100 mA, 200 mA, 500 mA, 1 A, 2 A, 5 A

CF6/CF6A 기준: 5 mA, 10 mA, 25 mA, 50 mA, 100 mA, 250 mA, 500 mA, 1 A, 2.5 A

외부 전류 센서 입력

CF3 기준: 50 mV, 100 mV, 200 mV, 500 mV, 1 V, 2 V, 5 V, 10 V

CF6/CF6A 기준: 25 mV, 50 mV, 100 mV, 250 mV, 500 mV, 1 V, 2.5 V, 5 V

기기 손실

전압

입력 저항 약 2 MΩ, 입력 정전 용량 약 10 pF

전류

직접 입력:

50 A 입력 소자: 약 2 mΩ + 약 0.07 μH

5 A 입력 소자: 약 100 mΩ + 약 0.07 μH

외부 전류 센서 입력: 약 1 MΩ

순간 최대 허용 입력 (20 ms 이하)

전압

피크 전압 4 kV 또는 RMS 2 kV (더 작은 값)

전류

50 A 입력 소자: 피크 전류 450 A 또는 RMS 300 A (더 작은 값)

5 A 입력 소자: 피크 전류 30 A 또는 RMS 15 A (더 작은 값)

외부 전류 센서 입력: 피크 전류는 범위의 10배 미만

순간 최대 허용 입력 (1초 이하)

전압

피크 전압 3 kV 또는 RMS 1.5 kV (더 작은 값)

전류

50 A 입력 소자: 피크 전류 150 A 또는 RMS 55 A (더 작은 값)

5 A 입력 소자: 피크 전류 10 A 또는 RMS 7 A (더 작은 값)

외부 전류 센서 입력: 피크 전류는 범위의 10배 미만

연속 최대 허용 입력

전압

피크 전압 2 kV 또는 RMS 1.1 kV (더 작은 값)

입력 전압 주파수가 100 kHz를 초과하면, (1200 - f) Vrms 이하

f는 입력 전압의 주파수 (단위: kHz)

전류

50 A 입력 소자: 피크 전류 150 A 또는 RMS 55 A (더 작은 값)

5 A 입력 소자: 피크 전류 10 A 또는 RMS 7 A (더 작은 값)

외부 전류 센서 입력: 피크 전류는 범위의 5배 미만

연속 최대 공통 모드 전압 (50/60 Hz)

전압

입력 단자: 1000 Vrms

전류

입력 단자

/EX 옵션이 있을 경우: 1000 Vrms (최대 허용 전압)

/EX 옵션이 없을 경우: 1000 Vrms

외부 전류 센서 입력 커넥터: 600 Vrms

중요 안전 참고사항

외부 전류 센서 입력의 BNC 커넥터 내부를 만지지 마십시오. 안전상의 이유로 이를 피해야 합니다.

기타 사항

라인 필터

Off

100 Hz ~100 kHz (100 Hz 단위로 설정)

300 kHz

1 MHz

주파수 필터

Auto 데이터 업데이트 인터벌 외의 경우: Off, 100 Hz, 1 kHz

Auto 데이터 업데이트 인터벌 내의 경우: Off, 100 Hz, 200 Hz, 400 Hz, 800 Hz, 1.6 kHz,

3.2 kHz, 6.4 kHz, 12.8 kHz, 25. 6kHz

A/D 변환기

동시 전압 및 전류 입력 변환, 해상도: 16비트

변환속도 (샘들링주기) : 약 500 ns

범위 전환

각 입력 소자에 대해 범위를 설정할 수 있습니다.
